联系我们LT02系列电动推杆
LT02系列电动推杆是珀瑞斯驱动科技推出的LT.UT系列小型直流电动推杆，支持24V/12V直流电压输入，具有结构紧凑、运行平稳、低噪音、安装方便等特点。推杆内部集成行程限位保护，可选配磁感应限位，广泛应用于医疗器械、智能家居、办公家具、工业自动化、农机设备等领域。

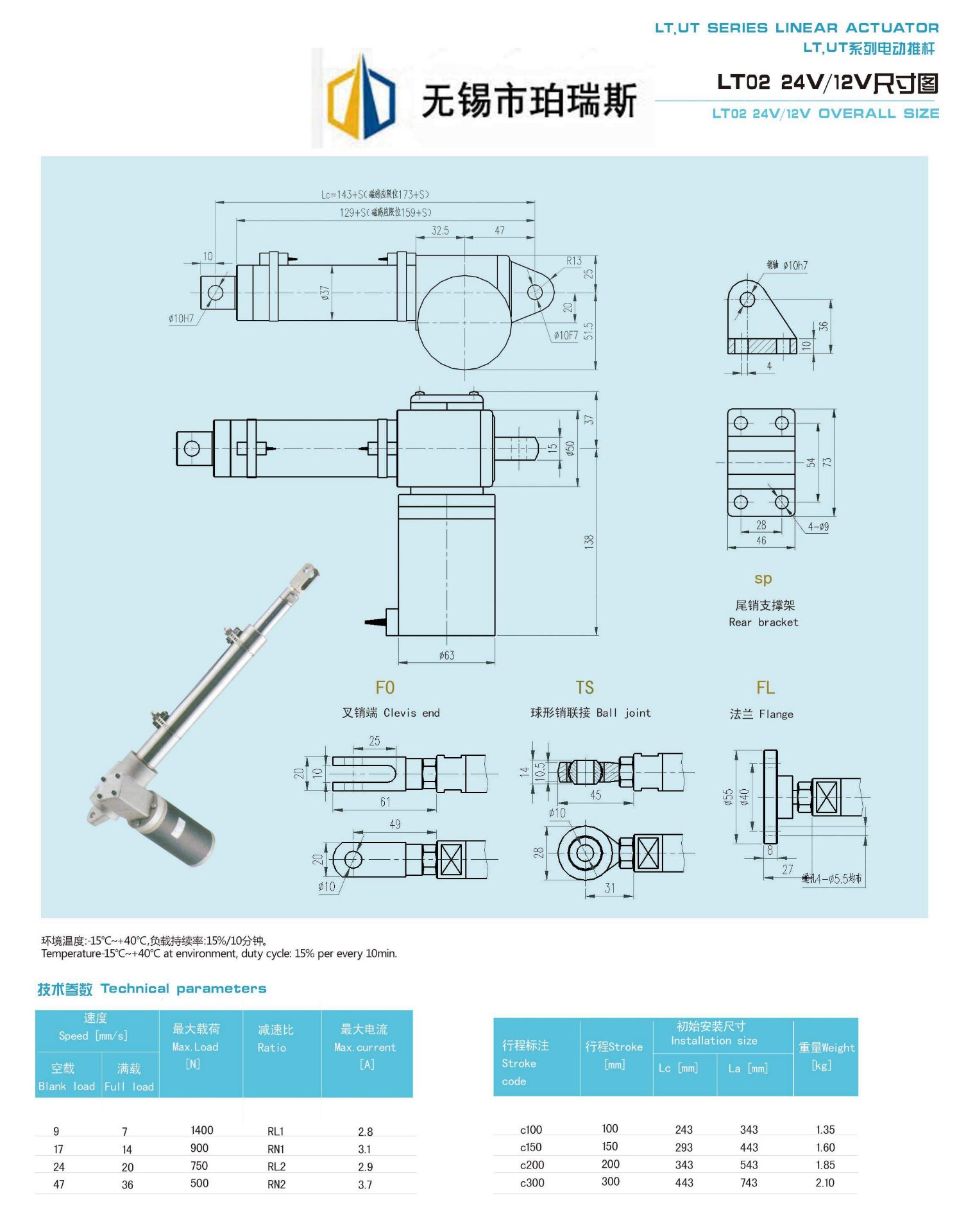

LT02 24V/12V电动推杆外形尺寸图
使用环境：环境温度 -15℃~+40℃（Temperature -15℃~+40℃ at environment），负载持续率 15%/10分钟（duty cycle 15% per every 10min）。
结构型式MOUNTING TYPE
|
F0叉销端 Clevis end 推杆前端为叉形销孔结构，通过销轴与负载铰接，适用于摆动安装的直线推拉场合。 |
TS球形销联接 Ball joint 前端采用球头销联接，可自动补偿安装偏差与角度误差，运行更加灵活可靠。 |
|
|
FL法兰 Flange 前端法兰盘安装（4-φ4.5均布安装孔），适用于端面固定的直线驱动场合。 |
SP尾销支撑架 Rear bracket 尾部配销轴支撑架（安装孔4-φ9），便于推杆尾部铰接固定，提高整体刚性。 |
技术参数Technical parameters
|
速度 Speed (mm/s) |
最大载荷 Max.Load [N] |
减速比 Ratio |
最大电流 Max.current [A] |
|
|---|---|---|---|---|
|
空载 Blank load |
满载 Full load |
|||
| 9 | 7 | 1400 | RL1 | 2.8 |
| 17 | 14 | 900 | RN1 | 3.1 |
| 24 | 20 | 750 | RL2 | 2.9 |
| 47 | 36 | 500 | RN2 | 3.7 |
|
行程标注 Stroke code |
行程 Stroke [mm] |
初始安装尺寸 Installation size Lc [mm] / La [mm] |
重量 Weight [kg] |
|
|---|---|---|---|---|
| c100 | 100 | 243 | 343 | 1.35 |
| c150 | 150 | 293 | 443 | 1.60 |
| c200 | 200 | 343 | 543 | 1.85 |
| c300 | 300 | 443 | 743 | 2.10 |
安装尺寸说明Installation size
初始安装尺寸：Lc = 143 + S（配磁感应限位时为 173 + S）；La 尺寸按行程 S 对应上表。
关联尺寸：推杆端头销孔 φ10f7，SP 尾销支撑架安装孔 4-φ9，FL 法兰安装孔 4-φ4.5 均布。
选型提示：行程代码 c100 / c150 / c200 / c300 分别对应 100mm、150mm、200mm、300mm 标准行程，非标行程可定制。
